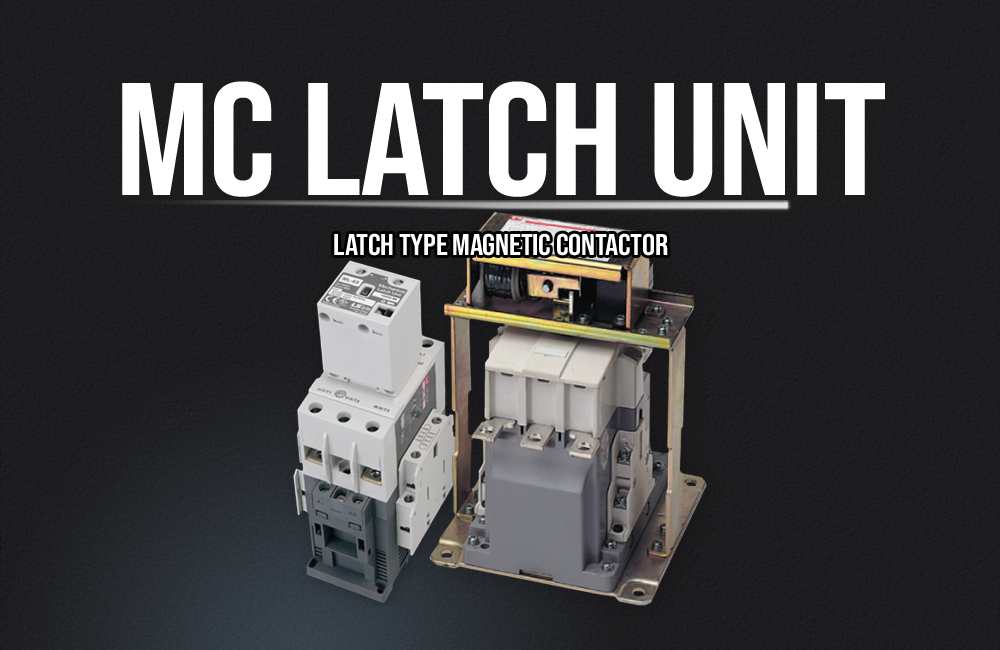

MC, Latch Unit, 래치유닛

안녕하세요. 투에스케이입니다.

이번 페이지에선 래치유닛에 대해 알아 보겠습니다.

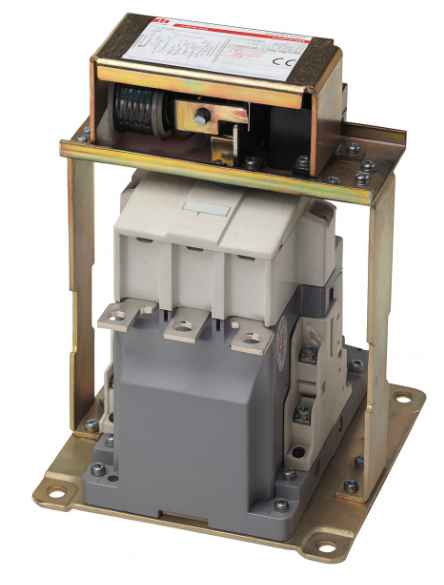

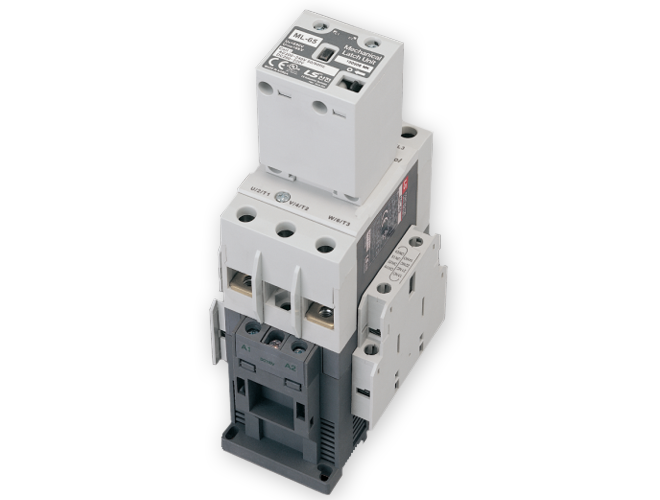

레치유닛(Latch Unit)은 전자접촉기(Magnetic Contactor)에 부착하여, 전원이 끊겨도 접점을 유지(‘레칭’)하도록 만들어 주는 악세사리입니다. 쉽게 말해 접촉기를 자기유지형으로 만드는 추가 장치라고 보면 됩니다.

전원 OFF 상태에서도 접촉기 ON 상태 유지

일반 전자접촉기는 코일에 전압이 들어가는 동안만 주접점이 붙어있고, 전압이 사라지면 즉시 떨어집니다.

하지만 레치유닛이 있으면 코일에 순간적으로만 전압을 넣어도 계속 붙어있는 상태를 유지합니다.

즉, 기계적으로 접점을 ‘잠가서’ 유지하는 역할을 합니다.

이는 코일에 대한 부담을 상당히 줄여줘서 수명을 길게 만드는 효과도 기대할 수 있습니다.

전원 순간정전에도 상태 유지

레치유닛은 기계적 고정이기 때문에 순간정전이나 전압 변동에도 접점이 해제되지 않음

이 특징 때문에 방폭설비, 안전/긴급 시스템, 국가 기반시설 등에서 자주 사용됩니다.

언제 사용하면 좋은가?

그리고! 전자접촉기 특유의 윙~ 하는 소리가 소음으로 느낄수 있는 현장에선 레치유닛이 명확한 해답이 될 수 있습니다!!

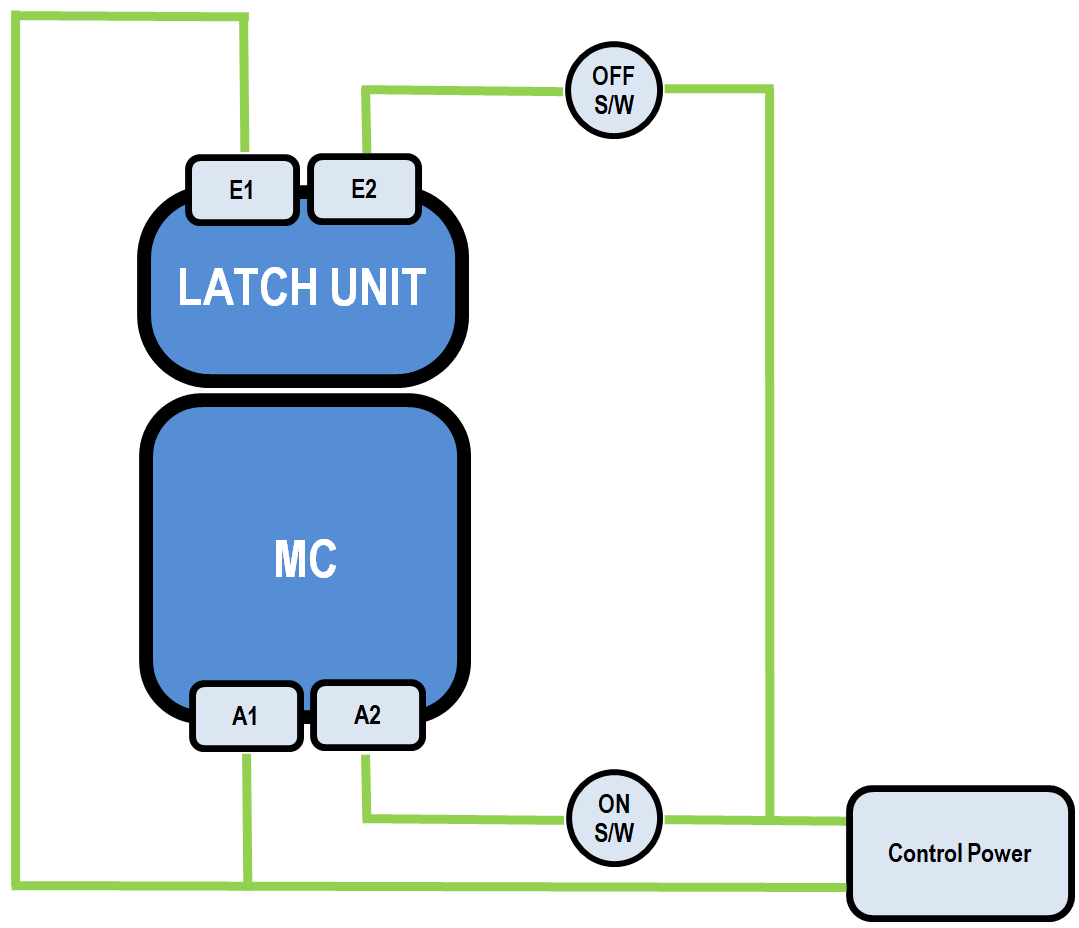

전기 비전문가를 위한 대략적인 배선 모습

아래와 같이 구성하면 자기 유지 회로를 구성하지 않아도 되고, 순간적인 투입만으로 전자접촉기의 ON상태를 자기유지 할 수 있습니다.

사용자 부착형 래치유닛

제품명	적용제품	조작전압	부착상태
ML-40	MC-6a ~ MC-48a	AC200~240V 50/60Hz, DC200~220V AC100~127V 50/60Hz, DC100~125V AC24V 50/60Hz, DC24V [주문품] AC48V 50/60Hz, DC48V [주문품] AC380~440V 50/60Hz [주문품]	별도 주문 후 사용자 부착
