전자식 모터보호 계전기 GMP 전체보기

안녕하세요. 투에스케이입니다.

이번 페이지에선 전자식 모터보호 계전기에 대하여 알아 보겠습니다.

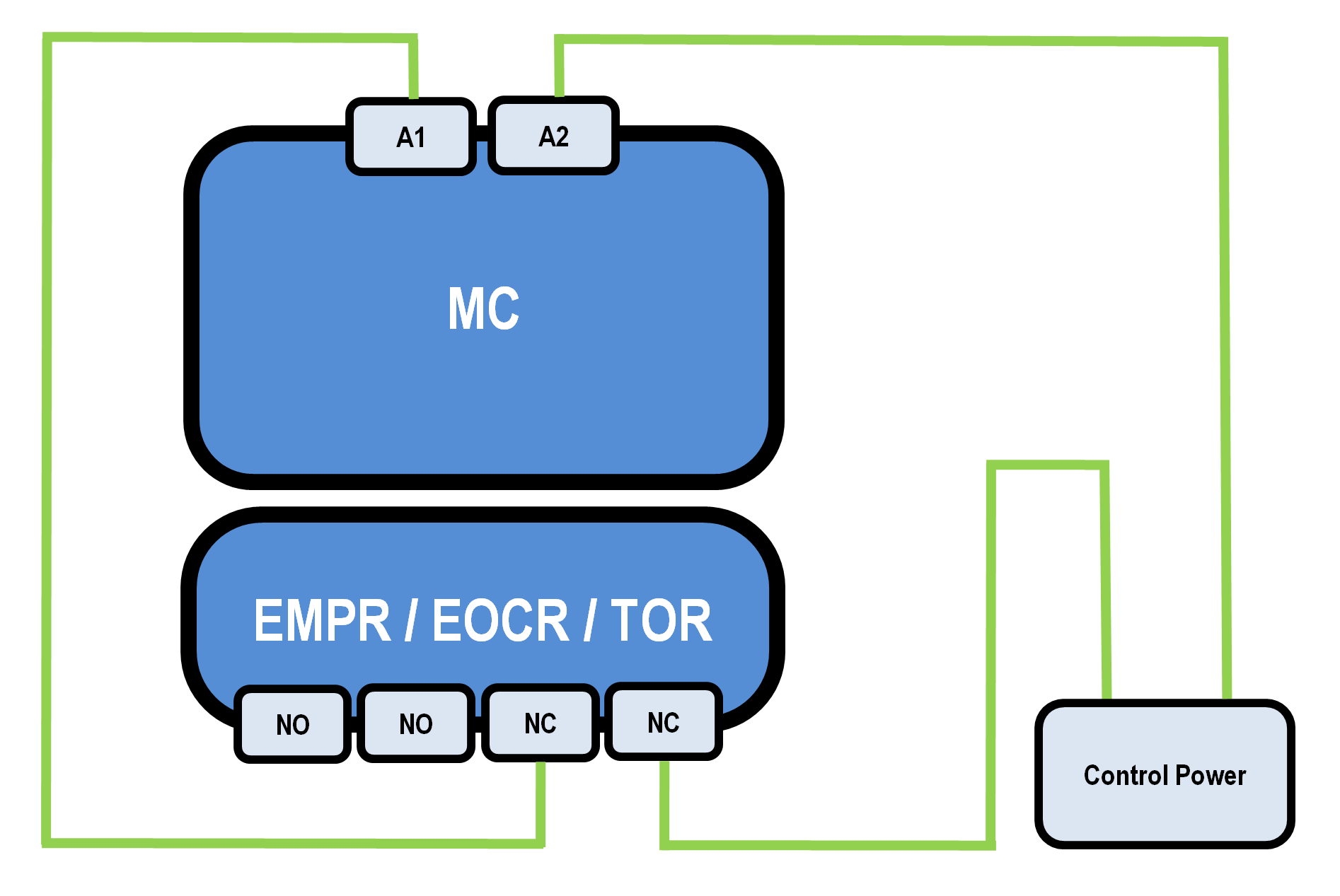

전자 접촉기로 모터를 제어할 때 '모터 보호 계전기'가 없으면 과전류 및 여러 사고 및 이상 동작에 모터는 손상될 수 밖에 없습니다. 그래서 전자 접촉기를 사용할 때 꼭 모터 보호 계전기를 같이 사용하셔야 모터를 보호할 수 있습니다.

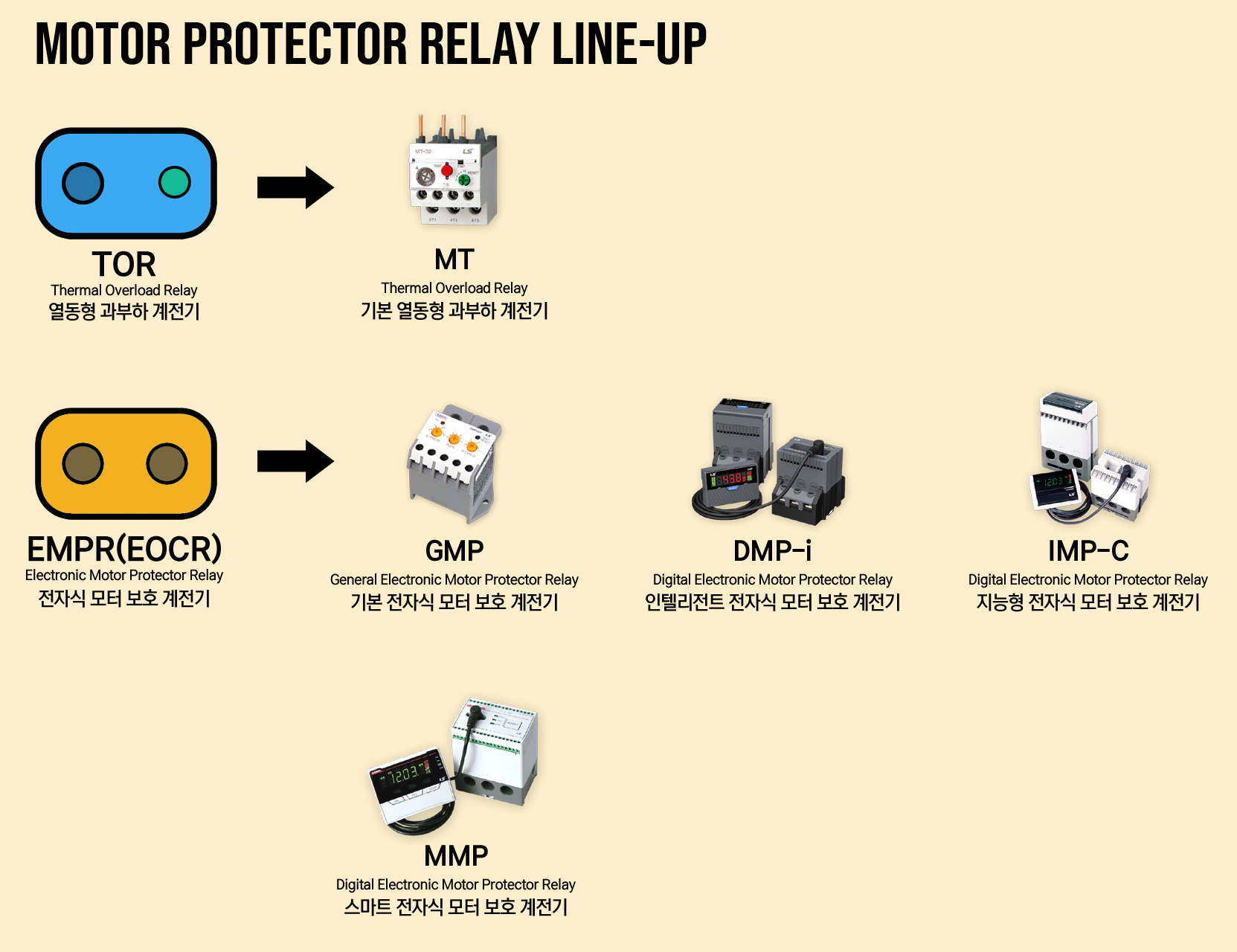

아래에서 LS ELECTRIC 사의 전자식 모터 보호 계전기의 전체 라인업을 정리하겠습니다.

GMP Series 전체 라인업 요약

Product	취부형태	프레임	검출소자	지락검출	동작특성
GMP22	직결형, 관통형, 단자형	22AF	2소자, 3소자	불가	- : 반한시 2PD : 정한시
GMP40	직결형, 관통형, 단자형	40AF	2소자, 3소자	불가	- : 반한시 2PD : 정한시
GMP60-T	관통형	60AF	2소자	불가	정한시
GMP60-TD	관통형 (디스플레이)	60AF	2소자	불가	정한시
GMP60-3T□□	관통형	60AF	3소자	가능	정한시
GMP80-□S	단자형	80AF	2소자, 3소자	불가	정한시

취부 형태의 구분

P형, T형, S형이 있는데 각각

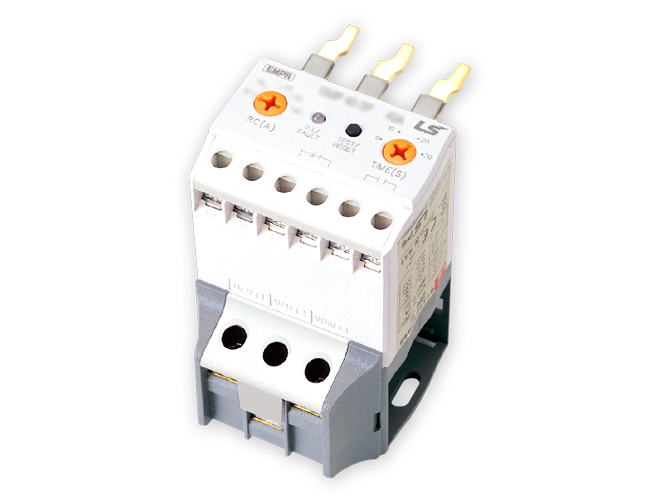

- P : Pin의 약자, 핀 형태로 전자 접촉기 2차측에 직결로 연결되는 방식입니다.

- T : Tunnel의 약자, 관통 형태로 전자 접촉기 2차측 전선이 구멍에 통과하는 방식입니다.

- S : Screw의 약자, 단자 형태로 전자 접촉기 2차측 전선이 단자 형태로 연결되는 방식입니다.

* GMP22, GMP40은 P,T,S 3가지 모두 생산되지만, GMP60은 T형만, GMP80은 S형만 생산됩니다.

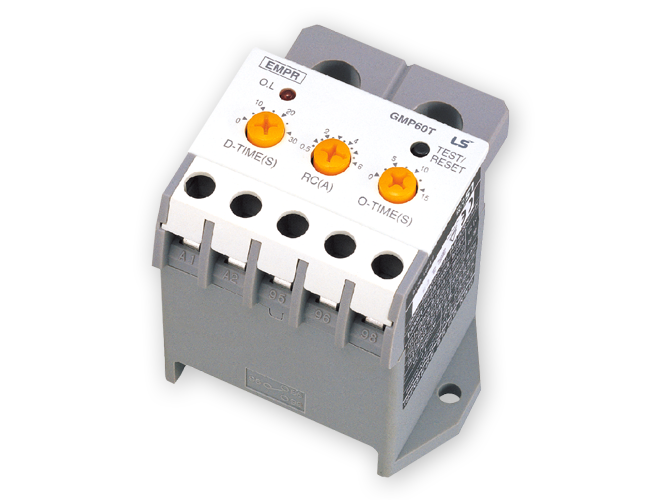

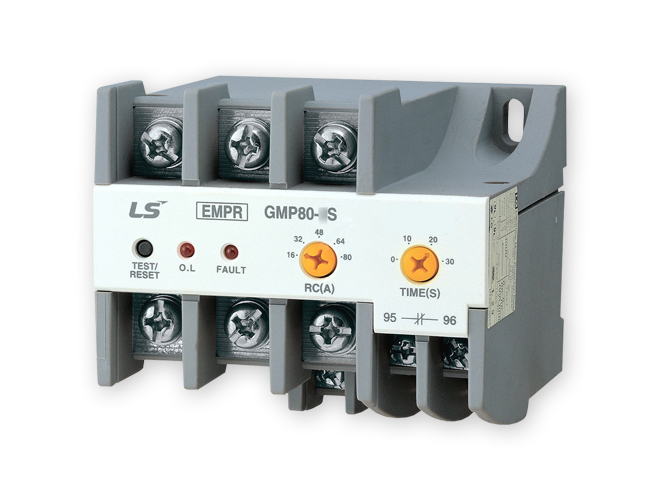

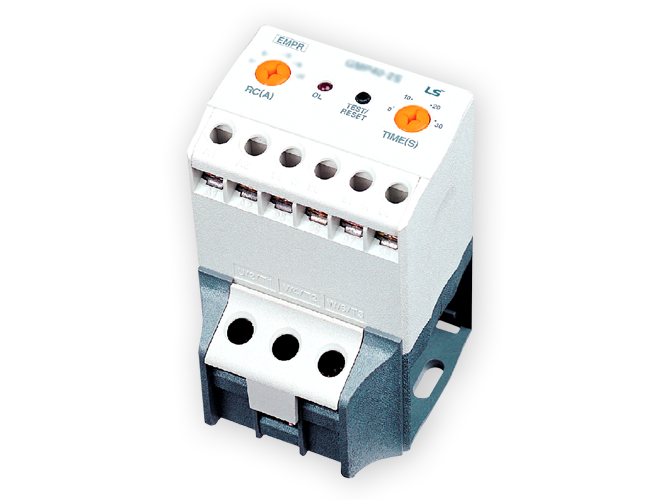

	GMP60-T	GMP80

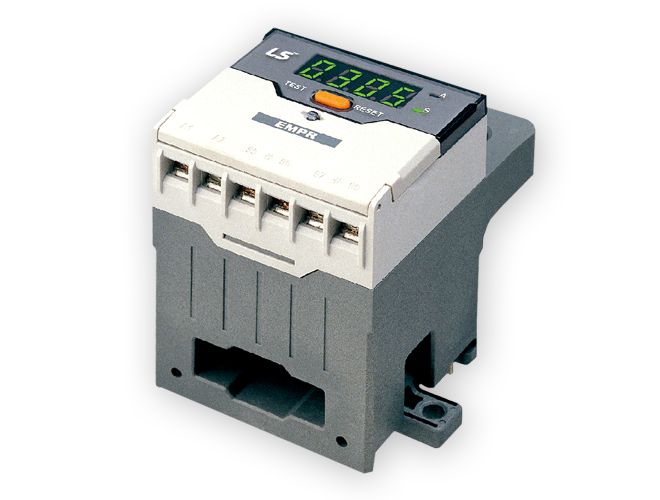

	GMP60-TD

프레임의 구분

이상 4가지의 프레임을 가지고 있습니다.

다만, 직결형이 존재하는 GMP22, GMP40은 프레임의 구분이 중요하지만 단자형과 관통형만 있는 GMP60, GMP80에선 프레임이 중요하지 않습니다.

검출 소자의 구분

모든 라인업에서 2소자 제품과 3소자 제품이 있습니다.

EMPR의 기본 보호 기능은 과전류, 구속, 결상, 불평형, 역상이 있습니다. 여기에서 차이가 발생합니다.

3소자 제품은 위에 5가지의 모든 보호 기능을 검출할 수 있습니다.

2소자 제품은 과전류, 구속, 결상의 검출은 가능하나 불평형과 역상은 검출할 수 없습니다.

위에 차이를 확인하시고 제품을 선정하시기 바랍니다.

검출 동작 시간의 구분

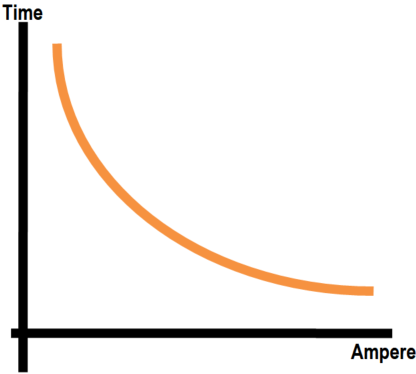

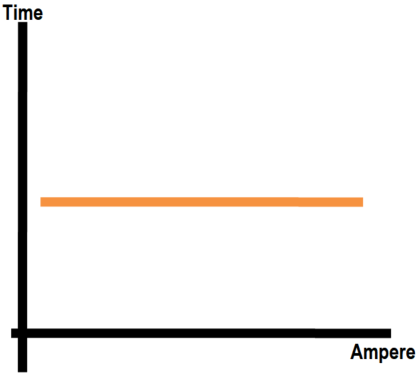

[반한시 그래프]		[정한시 그래프]

- 반한시 : 과전류(사고)의 크기에 따라 동작 속도가 달라지는 특징

- 정한시 : 과전류(사고)의 크기에 상관없이 동작 속도가 정해진 특징

지락 검출의 구분

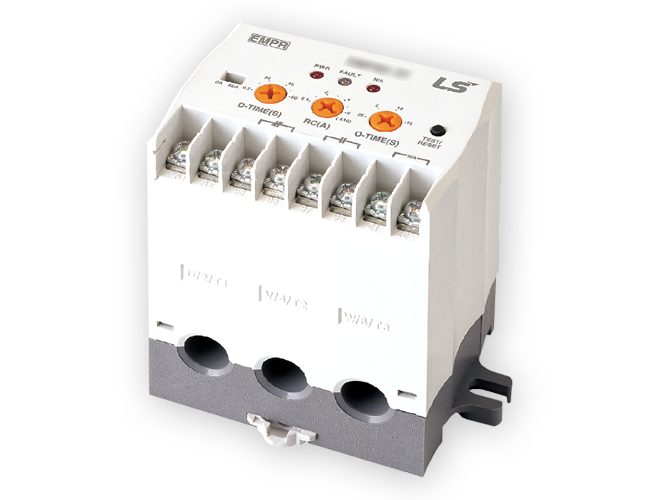

지락을 검출할 수 있는 라인업은 GMP60-3T Series에 GMP60-3TN, GMP60-3TZ 2가지입니다.

2가지 제품의 차이는 아래와 같습니다.
