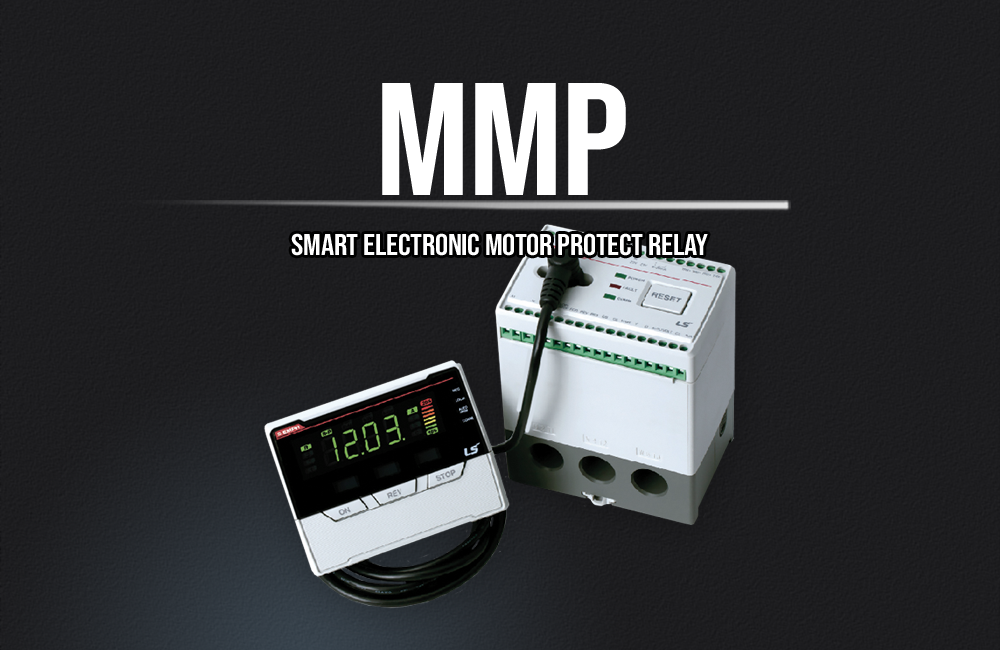

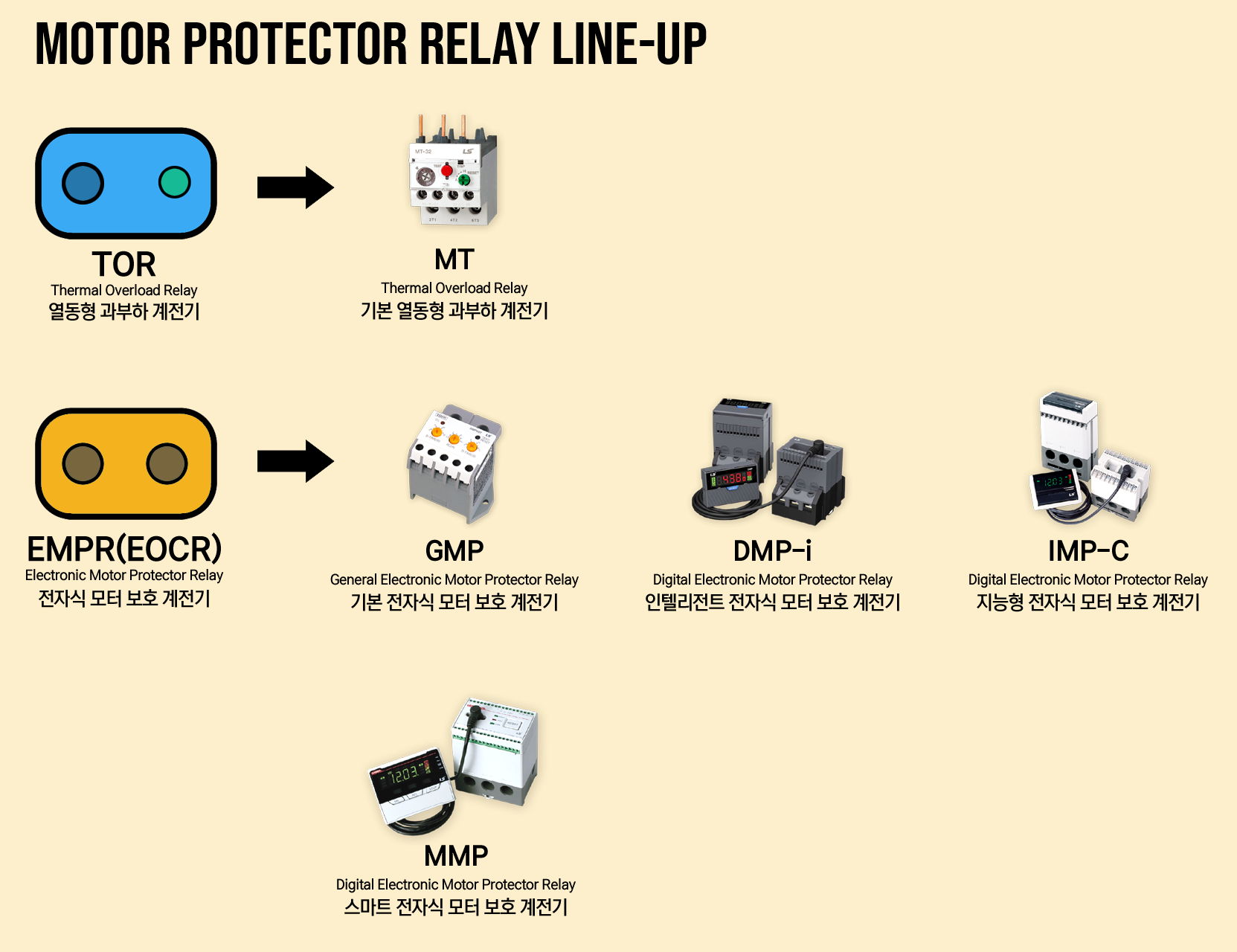

LS EMPR, MMP 시리즈의 특징

안녕하세요. 투에스케이입니다.

이번 페이지에선 LS EMPR중 MMP 시리즈에 대해 자세히 알아 보겠습니다.

MMP시리즈 형명체계

한글명칭 : 지능형 전자식 모터 보호 계전기

영문명칭 : Digital Electric Motor Protector Relay

제품군 : 전자식 모터 보호 계전기

제품특징

● MCU(Microprocessor Control Unit)를 사용한 종합 디지털 모터보호계전기

실시간 데이터 처리(Real Time Processing) 및 고정밀 (High Precision) 실현

● 인버터(Invertor) 회로에 사용 가능

고조파 Noise에 대한 특성이 우수하여 인버터 제어회로 2차측에 적용이 가능합니다.

사용가 주파수 범위는 10~400Hz입니다. 고조파 함유율이 30% 이상인 경우 고조파 필터를 설치합니다

(단, 지락기능은 Off로 사용)

● 고장원인 저장 기능

모터의 고장 Event를 5회까지 저장할 수 있도록 하여 고장 이력을 용이하게 파악하도록 하였습니다.

● 통신 기능 (RS485 Modbus, 4~20mA 출력 동시지원)

범용의 RS485/Modbus통신 방식을 지원 하므로 다양한 시스템과 통신 Network 구성이 가능하며, Analog전류 신호(4~20mA)출력은 기존 TD(Transducer)를 이용한 시스템과도 호환이 가능합니다.

● 다양한 복귀 기능 제공

수동/자동/전기적 복귀 기능을 제공함으로써 고객의 편의성을 제공

● 날짜/시간 정보 표시

고장 발생 시 고장날짜 및 시각을 저장하여 모터의 고장 날짜가 언제인지 정확하게 파악할 수 있습니다.

● 비밀 번호 설정 기능

설정값 변경 시 비밀 번호가 입력되어야만 설정 변경이 가능하도록 하였습니다.

● 총 운전시간 및 운전시간 설정기능

설정한 운전시간 경과 시 정보 표시를 하여 모터 베어링 교체 및 주유 주기 등을 확인할 수 있습니다.

제품별 계측기능 : 전압, 전류, 영상전류, 역상전류, 유효전력, 무효전력, 유효전력량, 무효전력량, 역률, 전압 고조파, 전류 고조파, 절연저항, 모터온도, 모터 ON/OFF 제어 등

분류	기능 항목	MMP-C (전류)	MMP-S (선택 지락)	MMP-P (지락)	MMP-S (지락)
전류 보호	과전류	●	●	●	●
	Locked Rotor (구속)	●	●	●	●
	Stall (실속)	●	●	●	●
	결상	●	●	●	●
	불평형	●	●	●	●
	역상 과전류	●	●	●	●
	부족전류	●	●	●	●
	지락 (영상전류)	●	●	●	●
	지락 (잔류전류)	●	●	●	●
	순시	●	●	●	●
	선택지락	-	●	-	-

전압 보호	과전압	-	-	●	-
	저전압	-	-	●	-
	전압 결상	-	-	●	-
	전압 불평형	-	-	●	-
	역상 과전압	-	-	●	-
	지락 과전압	-	●	-	-

전력 보호	과전력	-	-	●(Alarm)	-
	저전력	-	-	●(Alarm)	-
	과역률	-	-	●	-
	저역률	-	-	●	-

부가 기능	절연저항	-	-	-	●
부가 기능	모터온도	-	-	-	●

제어 기능

모터 ON/OFF 제어

●

-

계측기능

기능 항목	표범위	정밀도(%)	비고
전압(V)	0.00V ~ 9999V	±1.0%	단상:상전압, 삼상:선간전압
전류(A)	0.00A ~ 9999A	±1.0%	각 상전류
영상전류(In)	0.00A ~ 9999A	±3.0%	-
역상전류(I2)	0.00A ~ 9999A	±3.0%	-
유효전력(W)	0.00A ~ 999.9MW	±1.0%	정방향일 때 표시
무효전력(VAR)	0.00A ~ 999.9MVAR	±1.0%	정방향일 때 표시
유효전력(WH)	0.00A ~ 999.9MWH	±1.0%	-
무효전력(WVARH)	0.00A ~ 999.9MVARH	±1.0%	-
역률(PF)	-1.00~1.00	±0.03	cosθ
전압 고조파(%)	0~100%	±5.0%	2~16th의 홀수 고조파
전류 고조파(%)	0~100%	±5.0%	2~16th의 홀수 고조파
절연저항	0.2㏁~50㏁	±10%	-
모터온	-50℃~200℃	±10%	-

MMP Series의 가장 큰 특징 2가지

● 선택지락 (Selective Ground Fault) 보호기능

비접지 계통에서 지락사고 발생 시, 각 배전선의 영상변류기에 흐르는 전류는 건전선로에서는 부하측에서 전원측인 반면, 고장선로에서는 전원측에서 부하측 방향으로 흐르게 됩니다. 이렇게 고장전류의 방향을 영상전압을 기준으로 해서 판정하여 고장회선을 선택 차단할 수 있는 보호기능입니다.

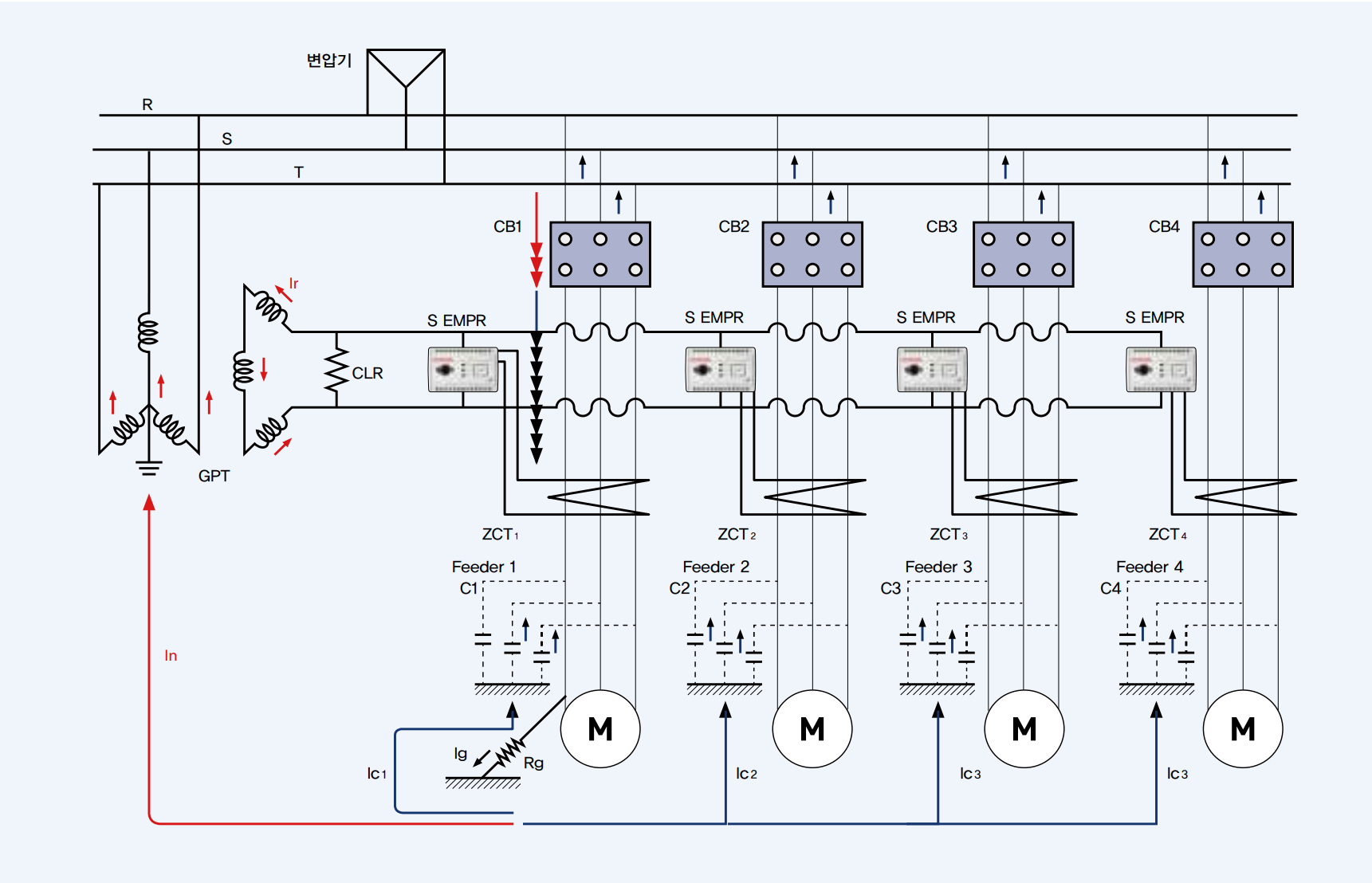

그림에서 나타나듯이 사고회선(Feeder1)과 건전회선의 전류방향은 반대이기 때문에 이 전류의 방향을 이용하여 선택성을 갖게할 수 있습니다.

타 회선 사고 시에는 자회선분의 충전전류만이 사고시와 반대방향으로 흐르므로 부동작합니다. 비접지계통에서 지략전류는 선로 충전전류와 제한저항에 의한 전류의 합인데 비교적 적기때문에 영상CT(ZCT)로 구성되야 하며, ZCT를 내장하고 있어서 계통 구성시에 간편하게 구성할 수 있습니다.

● IMC-III의 단종으로 대체품 역활

LS의 MCC제품인 IMC-III 제품이 단종되었습니다. 이에 MMP Series가 그 대체품이 됩니다.

IMC-III Series (단종 제품)		MMP Series (대체 제품)
단종 제품		대체 제품
IMC-III NO AC220V 50/60Hz IMC-IIIa NO AC220V 50/60Hz	▶	MMP-CB-10A AC220V 50/60Hz MMP-CB-100A AC220V 50/60Hz
IMC-III NO AC110V 50/60Hz IMC-IIIa NO AC110V 50/60Hz	▶	MMP-CB-10A AC110V 50/60Hz MMP-CB-100A AC110V 50/60Hz
IMC-III A420 AC220V 50/60Hz IMC-IIIa A420 AC220V 50/60Hz	▶	MMP-CM-10A AC220V 50/60Hz MMP-CM-100A AC220V 50/60Hz
IMC-III A420 AC110V 50/60Hz IMC-IIIa A420 AC0V 50/60Hz	▶	MMP-CM-10A AC110V 50/60Hz MMP-CM-100A AC110V 50/60Hz
IMC-III M485 AC220V 50/60Hz IMC-IIIa M485 AC220V 50/60Hz	▶	MMP-CM-10A AC220V 50/60Hz MMP-CM-100A AC220V 50/60Hz
IMC-III M485 AC110V 50/60Hz IMC-IIIa M485 AC110V 50/60Hz	▶	MMP-CM-10A AC220V 50/60Hz MMP-CM-100A AC220V 50/60Hz
