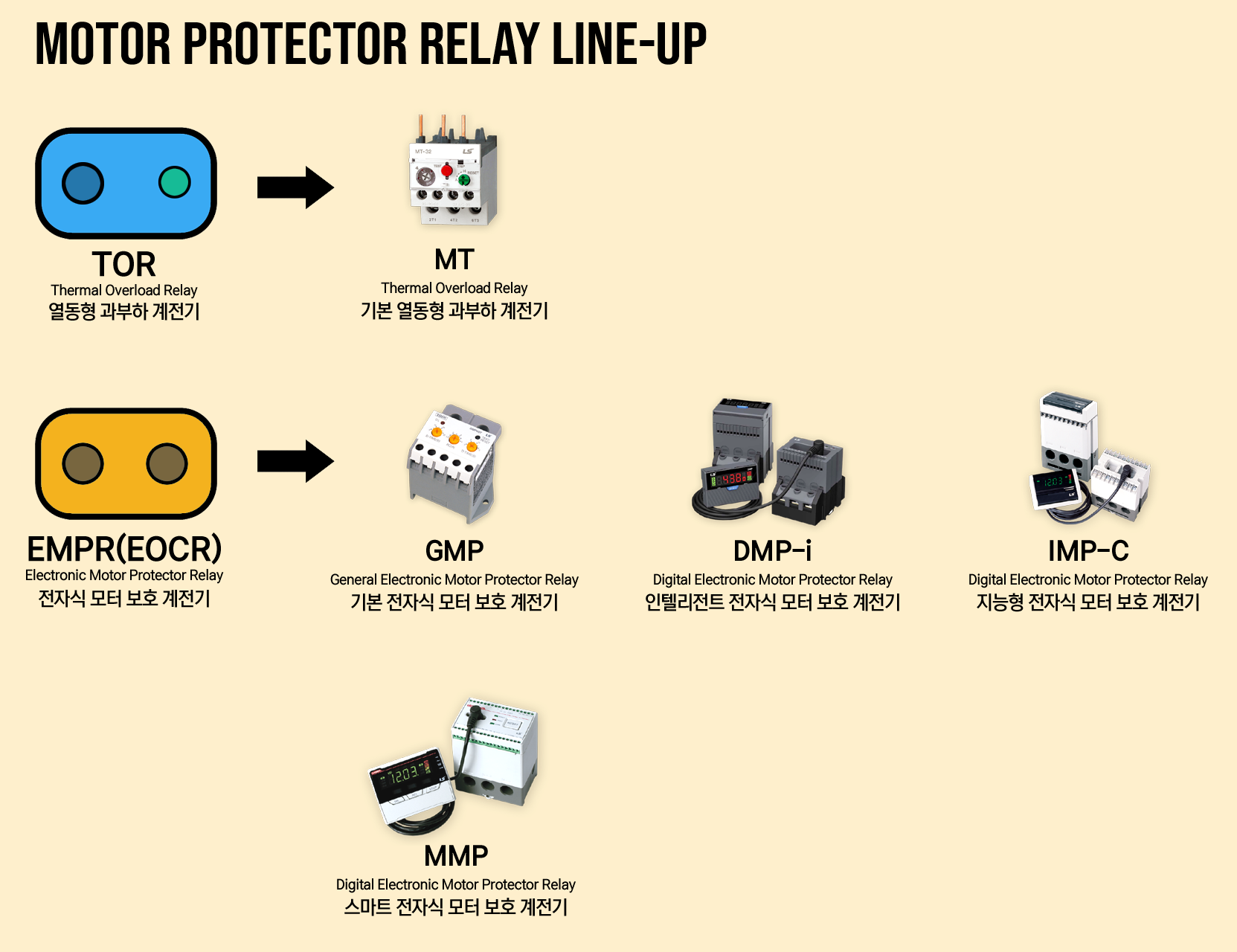

LS EMPR EOCR Series

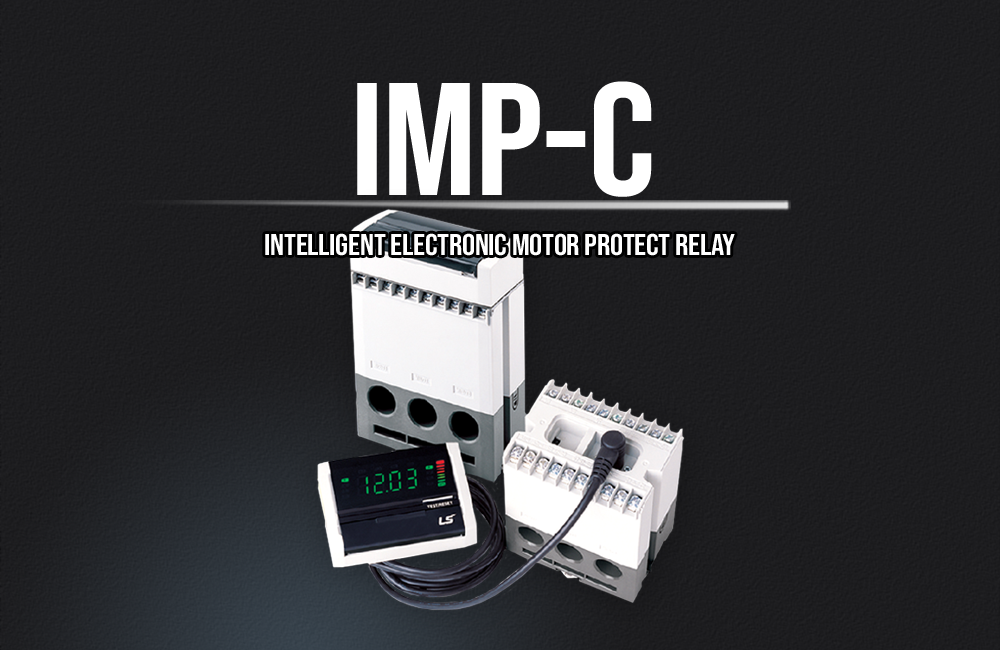

IMP-C 시리즈의 특징

안녕하세요. 투에스케이입니다.

이번 페이지에선 LS 모터 보호 계전기 시리즈중 'IMC-C'시리즈에 대해 자세히 알아 보겠습니다.

IMP-C 시리즈의 특징

디스플레이형 EMPR, 타사 대비 경쟁력 있는 단가 구성
디스플레이를 바디에서 분리 후 케이블을 통해 도어 취부 가능
RS485, 4-20mA출력 지원 (동시 지원 불가능, 별도의 제품)
고장 EVENT를 5회까지 저장 가능, 날짜/시간 저장 기능 포함
수동/자동/전기적 복귀 기능을 제공함으로써 고객의 편의성을 제공
총 운전시간 및 운전시간 설정 가능
3상 디지털 전류계 기능 : 3상 전류가 2초 간격으로 순환표시되어 모터 상태 확인 가능
넓은 전류 조정 범위 : 1개 모델로 0.125~100A까지 적용 가능
넓은 지락감도전류 조정 및 2중 보호
- 지락전류는 “영상전류 검출방식”과 “잔류전류 검출방식”을 동시에 구현하여 고객의 편의성 및 경제성을 제공하고 있습니다

IMP-C 정격

IMP-C 시리즈 형명체계

IMP-C 시리즈의 용량 종류

DMPi 시리즈는 용량별로 아래와 같이 구분됩니다.

로 구성됩니다. 10A는 주로 CT사용시, 100A는 직가형으로 사용됩니다.

IMP-C 시리즈의 보호 요소 (EMPR 공통 보호 요소)

EMPR의 주요 보호 요소는 위와 같습니다.

IMP-C 동작 시간 특성

반한시 동작 : 설정값 이상의 전류가 흐르게 되면, 그 과전류의 크기에 따라 트립 동작 시간도 변하는 동작
- 모터 등 열 특성 곡선이 반한시를 그리는 부하
정한시 동작 : 설정값 이상의 전류가 흐르게 되면, 그 과전류의 크기에 상관없이 일정 시간에 동작
- 전자 회로, 히터, 조명 등 전류가 일정한 부하

IMP-C 지락 보호 형태, 부가기능, 통신 및 기타출력
