LS EMPR EOCR Series2

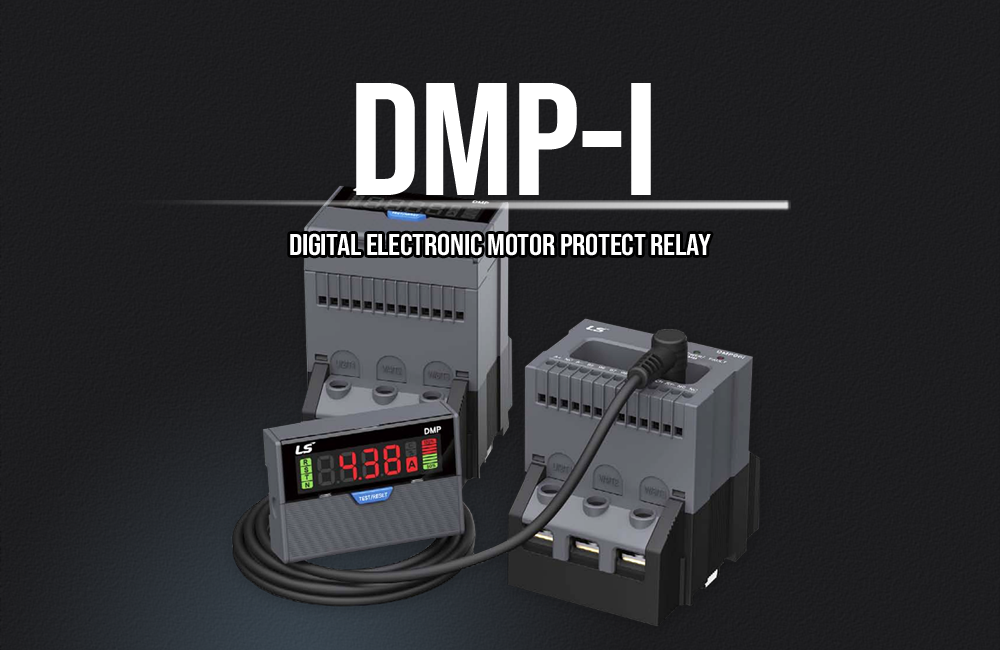

DMPi 시리즈의 특징

안녕하세요. 투에스케이입니다.

이번 페이지에선 LS 모터 보호 계전기 시리즈중 'DMPi'시리즈에 대해 자세히 알아 보겠습니다.

2SK Retail DMP Page >

DMPi 시리즈의 특징

디스플레이형 EMPR, 타사 대비 경쟁력 있는 단가 구성
디스플레이를 바디에서 분리 후 케이블을 통해 도어 취부 가능
RS485, 4-20mA출력 지원 (동시 지원 불가능, 별도의 제품)
고장 EVENT를 5회까지 저장 가능, 날짜/시간 저장 기능 포함
수동/자동/전기적 복귀 기능을 제공함으로써 고객의 편의성을 제공
총 운전시간 및 운전시간 설정 가능
3상 디지털 전류계 기능 : 3상 전류가 2초 간격으로 순환표시되어 모터 상태 확인 가능
전류 계전오차가 5% → 3%로 축소되었으며, 최소 인식 전류가 최소 정격의 70% → 30%로 축소되어 높은 신뢰성을 제공합니다. 결상/불평형 계전 정정 및 지연시간 설정이 가능합니다

DMPi 정격

DMPi 시리즈 형명체계

DMPi 시리즈의 용량 종류

DMPi 시리즈는 용량별로 아래와 같이 구분됩니다.

DMP-06i : 6A (0.5~6A)
DMP-65i : 65A (5~65)

로 구성됩니다. 6A는 주로 CT사용시, 65A는 직가형으로 사용됩니다.

DMPi 시리즈의 취부에 따른 구분


관통형 (기본) DMPi-T	단자형 (주문품) DMPi-S

DMPi-T : 관통형 (-T)
DMPi-S : 단자형 (-S)

2가지 취부형태가 있습니다.

DMPi 시리즈의 보호 요소 (EMPR 공통 보호 요소)

과전류(과부하) : 모터의 과열 등으로 정격 전류 이상의 전류가 흐르는 상태
구속 : 모터의 회전자가 정지(구속), 정격 전류의 5~7배의 전류가 흘러가 모터 과열 발생
결상 : 3선으로 전원을 공급중 한선(한상)이 끊어지거나 빠지면서 2상으로 많은 전류가 흐르는 상태
불평형 : 최대한 각상의 전류가 평형 상태를 이뤄야하나 현실적으로 어려움, 30%이상의 불평형률이 발생한 상태
역상 : 상의 순서가 바뀌는 것
지락 : 누전=지락은 아니다, 지락은 전류가 흐르는 전선이 땅이나 접지선으로 혼촉되어 흐르는 상태
자동복귀 : 과전류로 트립된 후 일정 시간뒤에 ON으로 복귀시키는 동작
순시보호 : 정격전류의 500~1500% 이상의 사고 전류 발생 시 50ms이내에 동작

EMPR의 주요 보호 요소는 위와 같습니다.

DMPi 동작 시간 특성

반한시 동작 : 설정값 이상의 전류가 흐르게 되면, 그 과전류의 크기에 따라 트립 동작 시간도 변하는 동작
- 모터 등 열 특성 곡선이 반한시를 그리는 부하
정한시 동작 : 설정값 이상의 전류가 흐르게 되면, 그 과전류의 크기에 상관없이 일정 시간에 동작
- 전자 회로, 히터, 조명 등 전류가 일정한 부하

DMPi 지락 보호 형태, 부가기능, 통신 및 기타출력

- : 기본형
-Z : 지락 보호형, ZCT별도로 부착해서 사용
-B : 지락 보호형, ZCT내장형
-I : 순시 보호형
-M : RS485 Modbus
-A : 4-20mA 출력형

위에서 구분한 요소를 조합하여 제품을 선정하면 됩니다.

아래 표를 참조하기 바랍니다. 단자형은 100% 주문형입니다.

DMPi 부속장치


ZCT 지락검출시	CT 60A이상 검출시	Cable 도어 취부시

디스플레이 도어 취부시 Cable 필요 (1M, 1.5M, 2M, 3M, 4M)
지락 검출시 ZCT 필요 (단, N타입은 ZCT내장형임으로 별도의 ZCT없이도 지락 검출 가능)
C.T : 큰 전류나 부하선의 단선없이 관통으로 검출할 때 필요, 검출 소자에 따라 2개, 3개 필요

DMPi 전면부 구조 설명

DMPi 단자 구성도

DMPi 회로구성도

DMPi ZCT내장형

DMPi 순시단락보호용

DMPi ZCT별도 외장 지락형

DMPi ZCT별도 외장 지락형, 순시단락보호형

DMPi 패널 매입 디멘젼

DMPi 디멘젼
