LS EMPR EOCR

디지털 모터보호 계전기 전체보기

안녕하세요. 투에스케이입니다.

전자식 모터 보호 계전기에 대하여 알아 보겠습니다.

전자 접촉기로 모터를 제어할 때 '모터 보호 계전기'가 없으면 과전류 및 여러 사고 및 이상 동작에 모터는 손상될 수 밖에 없습니다. 그래서 전자 접촉기를 사용할 때 꼭 모터 보호 계전기를 같이 사용하셔야 모터를 보호할 수 있습니다.

아래에서 LS ELECTRIC 사의 디지털 모터 보호 계전기의 전체 라인업을 정리하겠습니다.

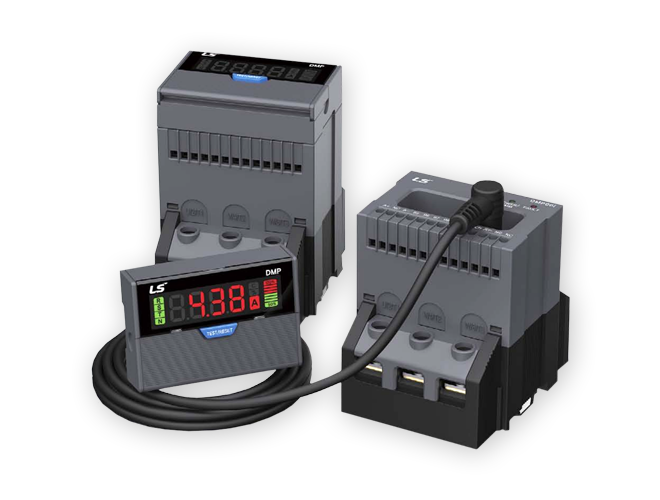

항목 / 시리즈	DMPi Series	IMP Series	MMP Series
개념 / 포지션	디지털 모터보호계전기 / 기본형 EMPR	“Intelligent Motor Protection Relay” — 지능형 디지털 계전기	“스마트 디지털 모터보호계전기” — MMP 계열 EMPR 중 하나
보호 및 기능 범위	과전류, 결상, 역상, 불평형, 지락 등 기본 모터 보호 기능 제공. 설정 후 저장 방식으로 동작.	고정밀 모터 보호 + 추가적인 고급 기능(트립 모드, fault 이벤트 기록, 3상 전류 디지털 표시, 다양한 설정 등)	전류형 / 전력형 / 지락검출형 / 통신 출력형 등 다양한 옵션 모델 구성. 기본 모터 보호 + 모니터링, 출력, 통신 기능 제공.
설정 / 조작 방식	상대적으로 단순. 설정 시 “TEST → FUNC → 설정 → STO → 저장” 순서를 거쳐야 함.	디지털 MCU 기반 실시간 처리, 설정 및 모니터링이 비교적 간단. 다양한 설정 모드와 고급 기능 제공.	모델별로 옵션 다양(전류형, 전력형, 지락 포함, 통신 포함 등). 설치 환경과 필요에 따라 유연하게 선택 가능.
통신 / 출력 / 확장성	기본형 — 통신/출력 옵션은 제한적. 구조가 단순.	통신(예: RS-485 / MODBUS) 또는 아날로그 출력(4–20mA) 지원. 운전 상태 모니터링, fault 이력 저장 등 고급 관리 기능.	옵션에 따라 통신, 아날로그 출력, 지락검출 등 다양한 기능 지원. 단순 보호 + 모니터링 + 통신/출력의 유연 조합 가능.
대상 용도 / 추천 환경	단순 모터 보호가 필요하고, 복잡한 제어나 통신 필요 없을 때(예: 기본 펌프, 팬, 단순 기계 모터 등)	복잡한 설비, 다양한 보호 조건, 모니터링과 신뢰성이 요구되는 산업 환경(예: 제조 플랜트, 인버터 부하 등)	요구 기능이 다양하고 옵션 맞춤 구성이 필요한 경우(통신/모니터링/지락 감지 등을 필요에 맞게 구성)

정리하면

DMP 는 진입 장벽이 낮고 설정이 간단하지만, 기능이 비교적 기본적입니다. 모터에 단순한 보호 목적이라면 비용 대비 효율이 좋은 선택
IMP 는 “정밀 보호 + 실시간 모니터링 + fault 기록 + 통신/출력” 까지 지원하기 때문에, 산업용 모터 제어반이나 복잡한 시스템에 적합
MMP 는 “사용 조건이나 요구 기능이 가변적”인 경우 유연하게 맞출 수 있는 옵션이 많아, 커스터마이즈가 필요한 설비에 유리
