LS 가역형 전자접촉기 및 부속장치들

안녕하세요. 투에스케이입니다.

이번 페이지에선 가역형 전자접촉기와 부속장치들에 대해 알아보겠습니다.

가역형 전자접촉기(Forward/Reverse Contactor)는 모터의 정·역회전을 제어하기 위해 두 개의 전자접촉기를 한 세트로 구성한 것을 말합니다. 핵심 특징을 정리해드릴게요.

정·역회전 제어 가능 (Forward/Reverse Control)

한 방향으로만 운전하는 일반 접촉기와 달리

정회전용 접촉기 + 역회전용 접촉기 두 개가 짝으로 구성됨.

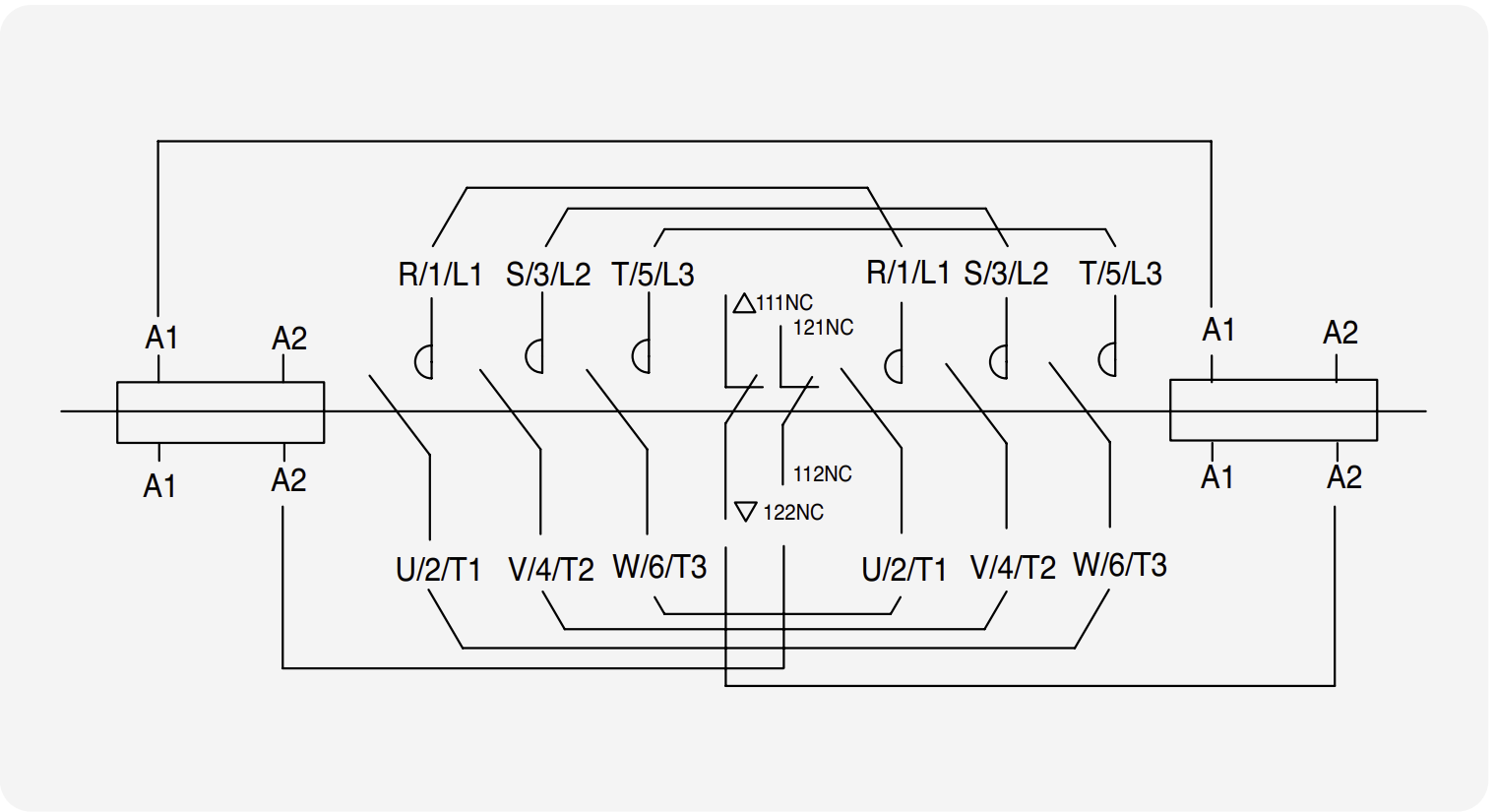

전동기의 2상 교차(Swap) 와이어링을 통해 역회전이 가능해짐.

기계적·전기적 인터록(Interlock) 장치 포함

가장 중요한 안전 기능니다.

기계적 인터록(Mechanical Interlock)

두 접촉기가 동시에 붙지 않도록 물리적으로 막아주는 장치

전기적 인터록(Electrical Interlock)

한쪽 접촉기가 동작하면 다른 쪽 코일에 전원이 들어가지 않도록 보조회로에서 차단.

동시 투입으로 인한 단락(쇼트) 사고를 방지하는 필수 구조

가역형 전자접촉기는 정·역회전 제어를 위해 두 개의 접촉기와 인터록 기능을 갖춘 제어장치로, 모터 방향을 안전하게 전환하는 데 필수적인 장치입니다.

제품 구성

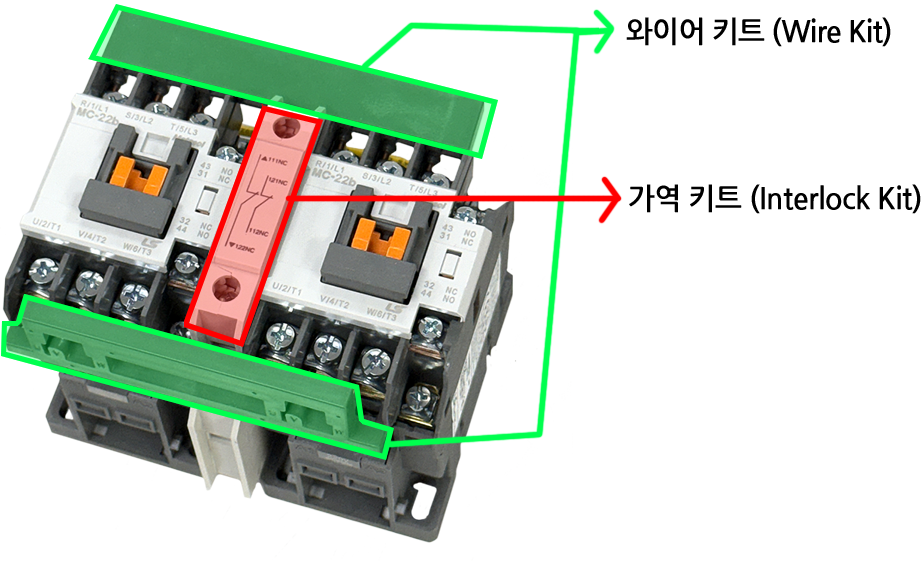

MC본체 2대 + 와이어 키트(Wire Kit) + 가역 키트(Interlock Kit) 로 구성됩니다.

해당 악세사리는 따로 구매도 가능합니다.

(사실 가역형 완성 제품은 너무 비싸서 따로 구매하셔서 구축하시는걸 추천드립니다)

가역형을 위한 악세사리

1. 와이어 키트 (Wire Kit), 와이어 키트는 2개가 한세트입니다.

Name	Unit	적용제품	Price
UW-18 UW-22 UW-32 UW-63 UW-95 UW-150	가역전선 키트	MC6a ~ MC18a MC9b ~ MC22b MC32a ~ MC48a MC50a ~ MC65a MC75a ~ MC100a MC130a ~ MC150a	8,000 8,000 8,000 8,200 14,900 151,500

2. 가역 키트 (Interlock Kit)

Name	Unit	적용제품	Price
UR-02 AR-180 AR-600	Interlock Unit	MC6a ~ MC150a MC185a ~ MC400a MC500a ~ MC800a	5,000 9,800 327,000
